ETI WKS-3 trifazio tinklo įtampos indikacijos relė
Tinklo parametrų kontroleris
Sandėlių likučiai
- Turite klausimų?
- Telefonas: +370 37 205 802
- El. paštas: parduotuve@elstila.lt
- Paklausti klausimo
Apie prekę

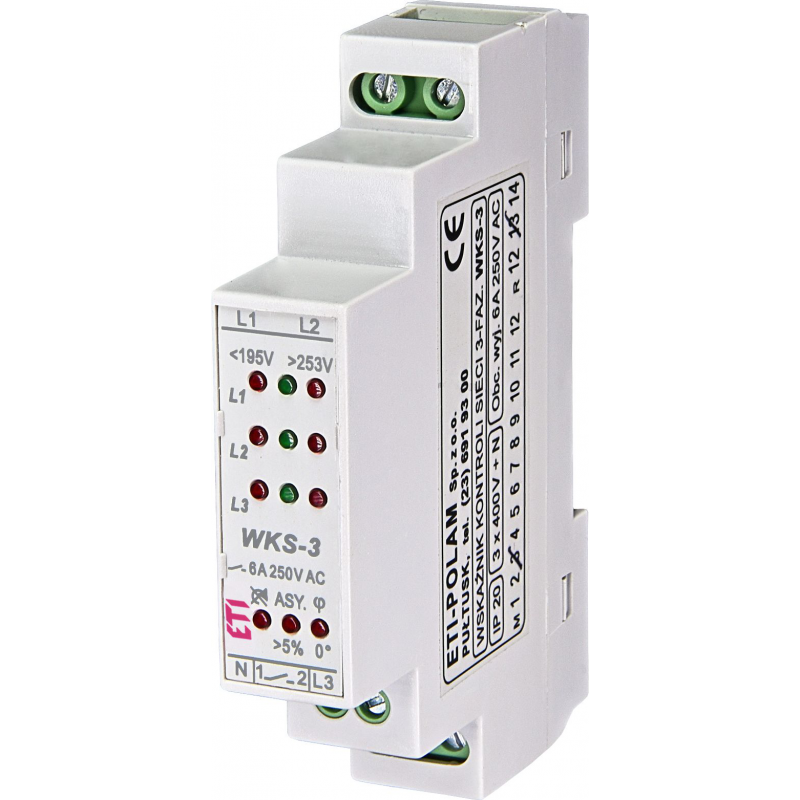

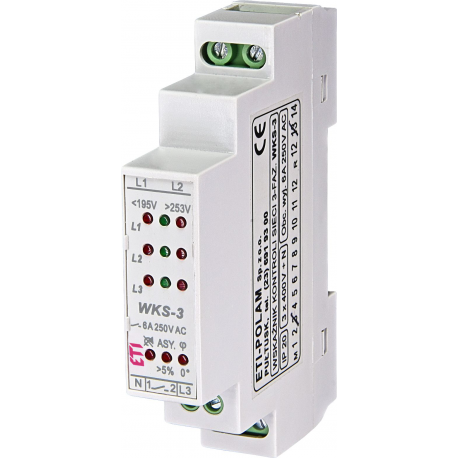

WKS-3 vieno modulio pločio (17,5mm) relė skirta trifazio tinklo įtampos vizualinei LED indikacijai. Įtampa indikuojama nepriklausomai nuo įtampos lygio L1; L2 ir L3 fazėse ir turinti elektrinį signalizavimo kontaktą.
Indikuoja įtampos lygį (-15%; +10%). Kai įtampa yra nominali 230V dega žalios spalvos LED lemputė. Kai įtampa krenta žemiau nominalios -15% arba žemiau 195V užsidega kairiau žalio LED diodo esanti raudonas LED diodas. Tuo atveju kai įtampa pakyla +10% arba aukščiau 253V užsidega dešiniau žalio LED diodo esanti raudonas LED diodas.
Esant fazių apsikeitimui arba fazės dingimui, indikuoja apačioje esantis raudonas LED diodas pirmas iš kairės pusės (žymimas perbrauktos rodyklės simboliu).
Esant fazių asimetrijai (netolygiai fazių apkrovai) daugiau kaip 5%, indikuoja apačioje esantis vidurinis raudonas LED diodas (žymimas ASY).
Esant trumpąjam jungimui (įtampos reikšmė ∂=0), jį indikuoja apačioje pirmas iš dešinės pusė raudonas LED diodas (žymimas 0).
WKS-3 turi galvaniškai atskirtą, normaliai atvirą kontaktą (6A), kuris suveikia (vėlinimas apie 5s), kai įvyksta bet kuris iš aukščiau išvardintų įvykių, valdymo ar kontrolės įrangai.
Informacija gamintojo svetainėje
Prekės savybės
| Apsaugos laipsnis | IP 20 |
| Vardinė įtampa | 230 / 400 V AC |
| Montavimas | ant DIN bėgelio |
| Dydis | 1 modulio |
| Kontaktai | 1 NA |
| Darbinė temperatūra | -15° C iki +40° C |
| Tikslumas | 1V |
